Leírás
A dekarbonizáció globális tendenciájával az új energetikai járművek gyártása meredeken emelkedett. Az elektromos járművek fő energiaforrásaként az embereknek nagy igényük van a töltőállomásokra is. A modern töltőállomások feszültsége egyre nagyobb, vannak váltakozó áramú nagyáramú gyorstöltő állomások és egyenáramú töltőállomások egyaránt. A Chifeng áramkörvédelmi megoldásokat is kínál ezekhez az alkalmazásokhoz.
Az EV Fuse kifejezetten a járműrendszerek védelmére lett kialakítva, az EV Fuse teljes skálát kínál a túlterhelés és a rövidzárlat elleni védelemmel szemben.
Az EV biztosíték jellemzői: Ez egy biztosíték, de különbözik a hagyományos g típusú biztosítéktól, amelyet az elektromos és hibrid járművek érzékeny berendezéseinek védelmére terveztek, beleértve a nagyfeszültségű, nagy kapacitású akkumulátorokat,
Erősáramú berendezések, mágneskapcsolók, kábelek és egyéb kiegészítő áramkörök, ezzel is növelve az elektromos rendszerek biztonságát. Az EV biztosíték akár 1,6 In névleges áramot is képes biztosítani a védelem számára, alkalmas
mindenféle túláramvédelem., elkerülheti a ciklus fáradtságából eredő kellemetlenségeket. Képes megvédeni a nagy hibaáramú, nagy kapacitású, hatékonyabb járművek akkumulátorát. Megfelelhet a jármű szeszeizmikus, ütésálló,
telepítés, Speciális követelmények, például ellenáll a magas hőmérsékletnek, nedvességnek és melegnek. Ez a biztosítéksorozat alkalmas az akkumulátor, az áramköri rendszer és az inverter átfogó védelmére elektromos járművekben. A névleges törés
kapacitása 50kA lehet.
Ez a terméksorozat megfelel a JASO D622 és ISO8820, ÉS gb31465 követelményeinek. A fenti követelmények teljesítése mellett a biztosíték áramértékét is módosítani kell bizonyos mértékig. A maximális folyamatos terhelési áram
A biztosíték által megengedett érték a következő képlettel számítható ki:
Ib=In.kt.ke.kv.kf.kb
Lb: Maximális megengedett folyamatos terhelési áram
In: A biztosíték névleges árama.
A Chifeng új generációs CFB sorozatú nagy sebességű félvezető biztosítékai az észak-amerikai kerek csavarszerkezetet veszik át. A biztosítékokat mind az IEC60269, mind az UL248 szabvány szerint tervezték. Ez a biztosítéksorozat tökéletesen megvédi töltőállomását.
Jellemzők és előnyök
Gyorsan ható aR osztályú teljesítmény
alacsony energiájú áteresztőképesség (l2t)
Magas megszakítóképesség
Alkalmazás
Áramelosztó egység védelme
DC kimenet védelem
Leírás
|
Típusszám |
CFB1000 |
|
Értékelések |
|
|
Feszültség |
1000VDC |
|
Jelenlegi |
5 - 800A |
|
Breaking Capacity |
100kA AC/50kA DC |
|
Időállandó |
1 - 3 ms |
|
Működési osztály |
aR |
|
Szabványok/Jóváhagyások |
UL® 248-13, Guide JFGA, |
|
IEC® 60269-4 (aR) |
|
|
Származási ország |
Kína |

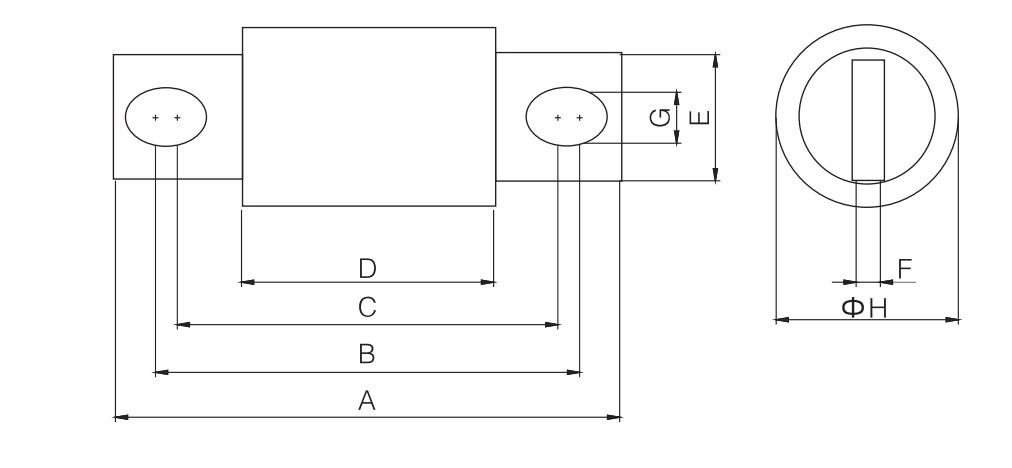

Dimenzió
|
Modell |
Névleges feszültség |
Névleges áram |
Dimenzió |
|||||||
|
A |
B |
C |
D |
E |
F |
G |
ΦH |
|||
|
CFB1000-1 |
1000Vac/1000Vdc |
5-30A |
73.5 |
63.5 |
60.5 |
47.6 |
10.3 |
1.6 |
6.5 |
14.3 |
|
CFB1000-2 |
1000Vac/1000Vdc |
35-80A |
124 |
109 |
95 |
78 |
18 |
3.2 |
9 |
24 |
|
CFB1000-3 |
1000Vac/1000Vdc |
90-150A |
124 |
109 |
95 |
78 |
22 |
5 |
9 |
31 |
|
CFB1000-4 |
1000Vac/1000Vdc |
175-300A |
144 |
122 |
105 |
82 |
25 |
6 |
10.5 |
37 |
|
CFB1000-5 |
1000Vac/1000Vdc |
350-500A |
144 |
122 |
105 |
88 |
38 |
10 |
13.5 |
49 |
|
CFB1000-6 |
1000Vac/1000Vdc |
600-800A |
183 |
152 |
119.5 |
88 |
50 |
10 |
13.5 |
62 |
GYIK
K: Milyen biztosítékot használjak az egyenáramú töltőállomás egyenáramú kimeneti oldalának védelmére?
V: A CFB sorozatú nagy sebességű biztosítékaink hatékonyan védik az egyenáramú töltőállomás kimeneti oldalát.
K: Mik a CFB biztosíték előnyei?
V: Az alacsonyabb I2 t teljesítmény lehetővé teszi a gyors reagálást, hogy megvédje az eszközöket a magasabb hőenergiától.
K: Szükségem van AC biztosítékra, ha egyenáramú biztosítékot használok?
V: A töltőállomás AC oldalának védelmére, mivel biztosítékunk váltakozóáramú és egyenáramra is használható, használhatjuk CFB biztosítékainkat vagy speciális AC biztosítékainkat.
